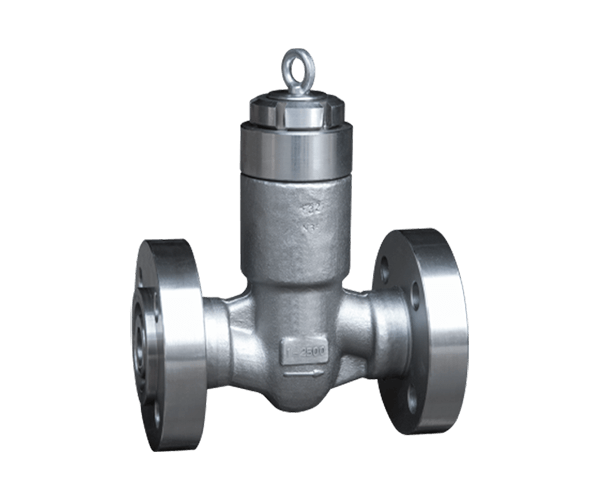

產品概述

升降式鍛鋼止回閥是一種精密設計的解決方案，專為高壓系統中緊湊型管道的回流預防而設計。它采用垂直移動閥瓣和鍛鋼結構，確保在蒸汽、氣體和液體應用中實現可靠的單向流動控制。該閥門僅適用于水平安裝，不適用于節流或垂直管道。

使用工況

蒸汽系統：鍋爐給水和蒸汽疏水閥保護。

儀器儀表：分析儀和儀表管線回流防護。

氣體分配：天然氣和壓縮空氣系統。

液壓裝置：緊湊型機械中的泵排放保護。

主要特性

鍛造緊湊型設計
材質：鍛造A105（碳鋼）或F316（不銹鋼）。
壓力等級：ANSI 800–1500級（PN100–PN260）。
溫度范圍：-29°C 至 200°C（EPDM密封）/ 450°C（金屬密封）。

升降閥瓣機構
導向閥瓣：精密加工的閥桿確保垂直運動的一致性。
快速關閉：彈簧輔助關閉（可選），響應時間小于0.3秒。
密封選項：
金屬對金屬（司太立合金6閥座）
軟閥座（PTFE/Viton），適用于ANSI VI級泄漏。

空間優化
超緊湊：比旋啟式止回閥短40%（例如，DN50閥門長度：80毫米）。

連接類型：
螺紋 (NPT/BSPP)：DN15-DN25
承插焊：DN15-DN50
法蘭（可選）：RF/RTJ（DN40-DN50）。

產品優勢

低慣性：閥瓣比擺動式閥瓣輕 60%，閉合速度更快。

零維護：自清潔閥瓣設計可防止碎屑堆積。

高重復精度：±0.02 毫米閥瓣導向確保密封一致性。

防漏：雙重密封（閥瓣 + 閥體閥座），適用于關鍵應用。

與旋啟式止回閥的比較
