產品概述

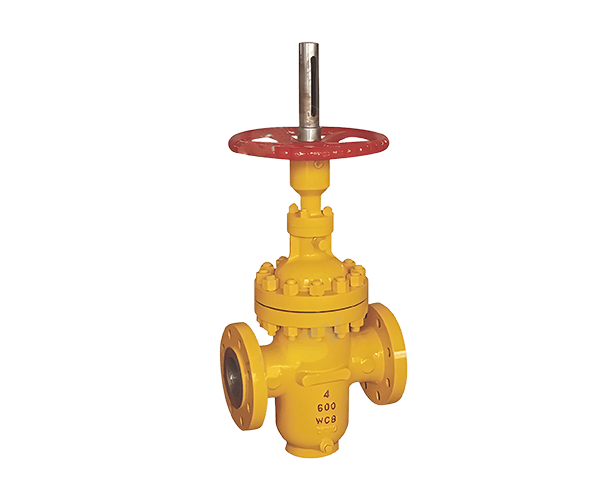

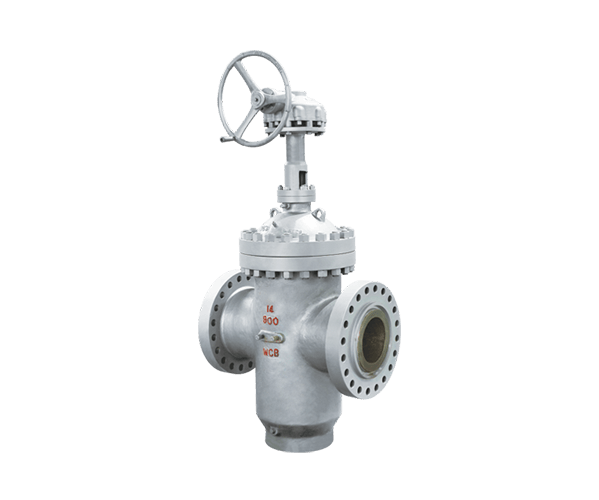

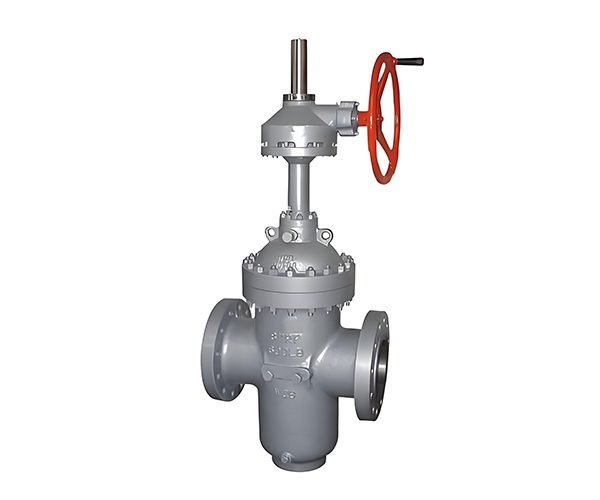

帶導流孔的平板閘閥是一款高性能解決方案，專為油氣管道、供水和工業流程中的高壓高溫應用而設計。該閥采用帶導流孔的平板閘閥設計，可確保壓力平衡、運行平穩、密封嚴密，是需要泄壓和高效流量控制的系統的理想選擇。

使用工況

石油和天然氣：管道隔離和井口控制。

供水：主干線隔離和流量控制。

工業過程：化工和石化工廠的高壓流體處理。

發電：發電廠的蒸汽和給水隔離。

主要特點

帶導流孔的平板閘閥設計
壓力平衡：導流孔確保閘閥兩端壓力平衡，確保運行平穩。
密封性能好：ANSI VI 級泄漏率，適用于關鍵關斷應用。
運行平穩：壓力平衡設計，操作扭矩低。

閥門結構
閥體材料：碳鋼 (WCB)、316L 不銹鋼 (CF8M)、雙相不銹鋼 (UNS S32205)。
閘閥材料：13% 鉻不銹鋼、司太立合金 6 或鍍鎳碳鋼。
密封：石墨、聚四氟乙烯或金屬對金屬密封（-40°C 至 450°C）。

流量特性
全通徑設計：流量限制最小，效率最高。
流量系數 (Cv)：500–5000 (DN50–DN600)。
壓降：流線型流道，壓降最小。

操作特點
低扭矩操作：輕松開啟和關閉，省力。
雙向密封：雙向有效密封。
防火設計：經 API 607 認證，適用于防火應用。

Operational Advantages

壓力平衡：導流孔確保高壓下平穩運行。

密封嚴密：ANSI VI 級泄漏率，適用于關鍵應用。

低扭矩：操作平穩，省力。

防火安全：API 607 認證，適用于防火應用。

與無導流孔平板閘閥的比較

選擇指南

高壓：極端條件下，可選擇 1500 或 2500 級。

腐蝕性介質：選擇 316L 閥體和 Stellite 6 內件。

高循環：鍍鎳閘板，循環次數超過 10,000 次。

防火應用：選擇經 API 607 認證的閥門。
